REPAIR SAMSUNG LED UA32F5500AM SLOW MOTION

assalamualaikum wr.wb

to the poin wae lah ok...😉

dapat pasien samsung tv led type: UA32F5500AM dengan gejala gerakan tampilan slow motian/gerakan gambar macet macet...sepintas jika di perhatikan tampak seperti berbayang karena lambat nya gerakan tampilan gambar dengan di sertai warna dominan coklat kemerahan seperti warna mega di sore hari..😁

(lihat gambar di bawah ini)

tanpa ba bi bu....langsung aja ku bongkar casing...

(lihat gambar di bawah)

target pertama yaitu pengecekan blok Timming control (T-con) dengan mengecek tegangan tegangan pada titik test point..

(di bawah ini gambar blok T-con)

cek tegangan test point VGL terukur -5.95volt

(lihat gambar di bawah)

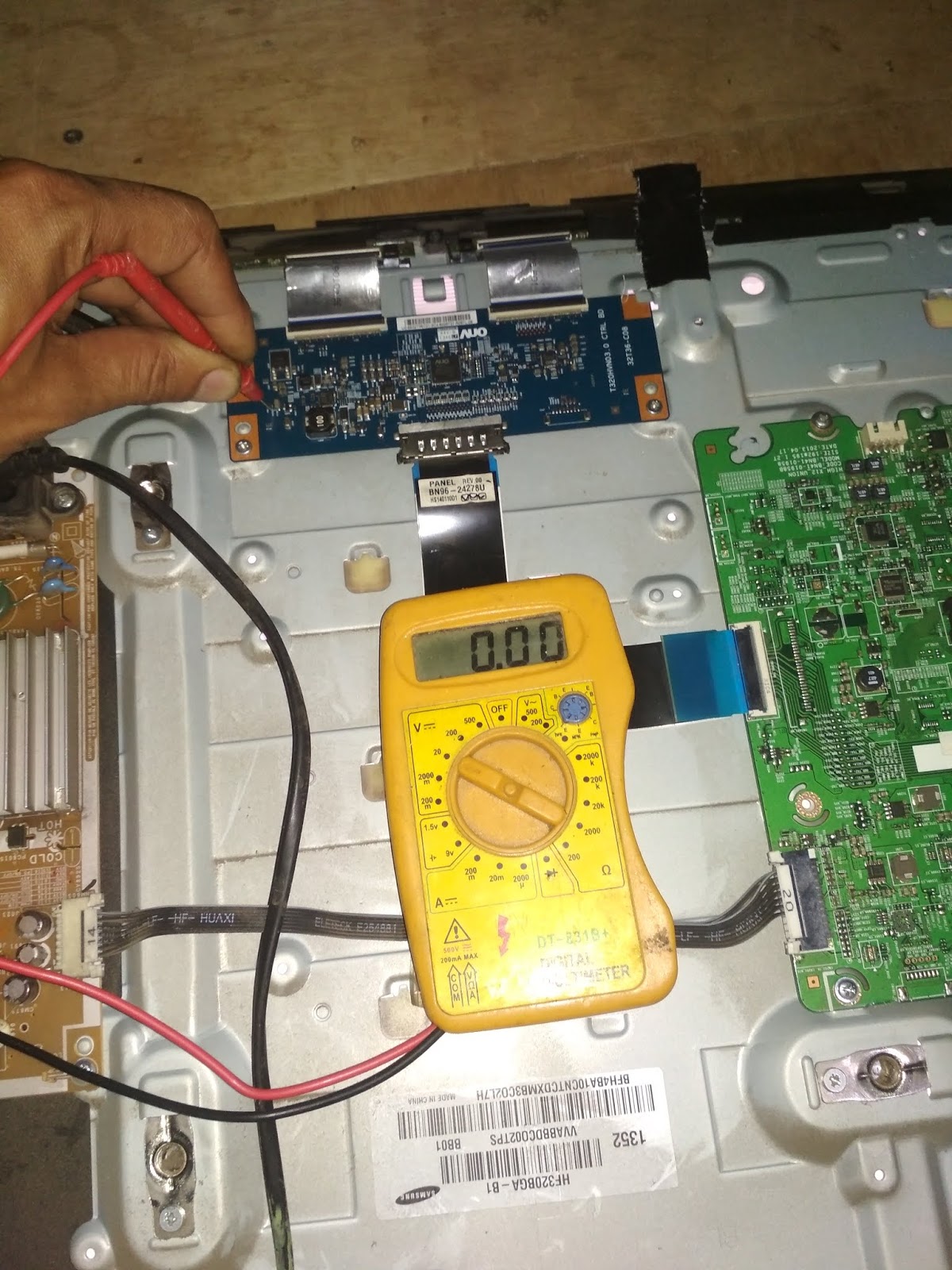

lanjut cek test point VGH terukur tegangan 0.00volt...

halaaaah ko segini...

padahal tegangan normal untuk VGH seharus nya 27volt..

coba copot R239 ( R fuse untuk VGH) dan ukur lagi tegangan VGH langsung dari out ic PSU tcon ternyata tetep terukur nol volt..
(R239 lihat gambar di bawah ini)

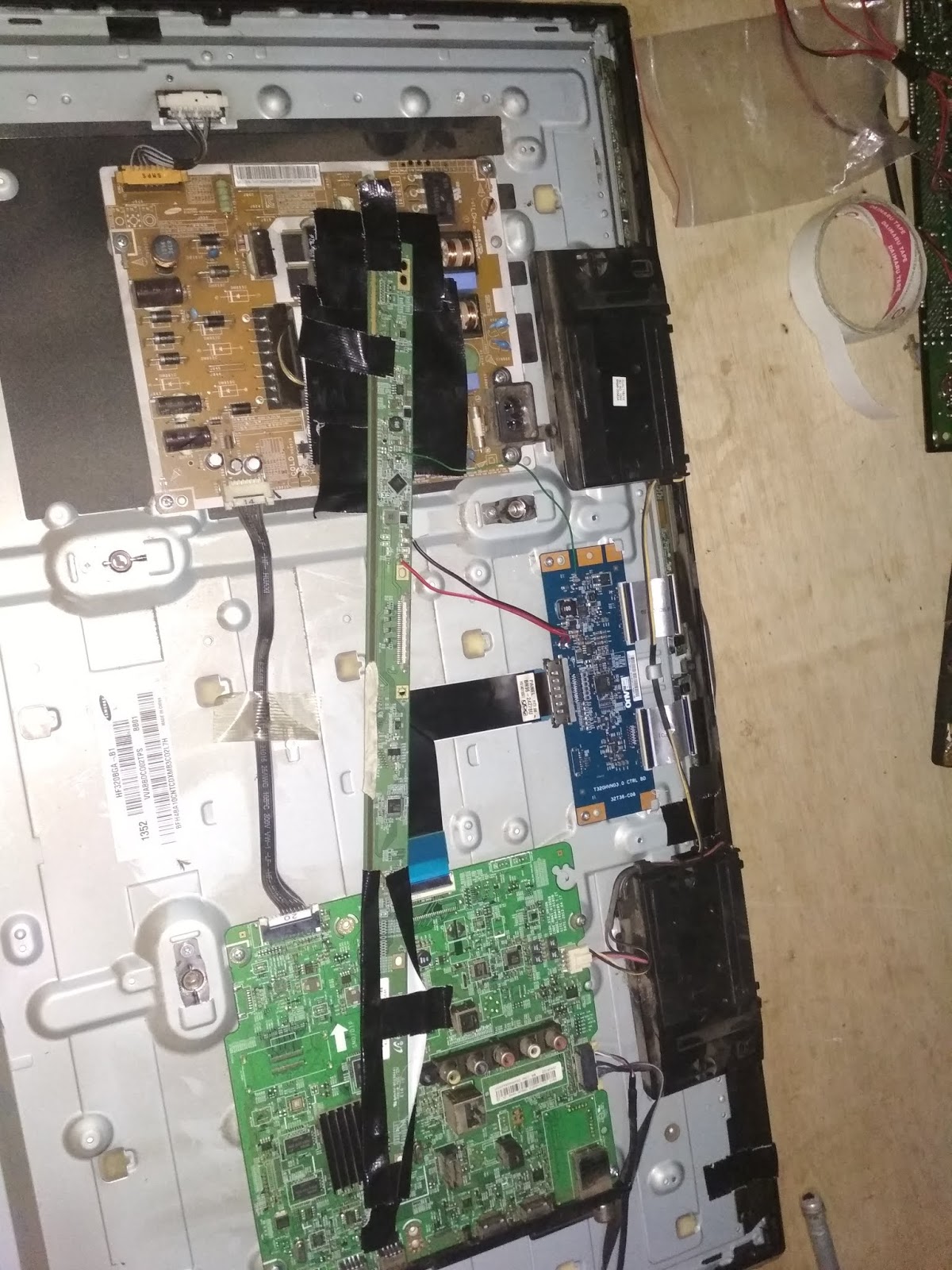

curiga ic psu tcon rusak lalu coba saya suntik tegangan VGH dengan dengan blok tcon bekasan...

kebetulan ada stok blok tcon CMO bekas tv led COOCA..

cara nya sambung paralelkan VCC input tcon bekasan ke VCC input tcon yg asli..

dan sambungkan ground tcon bekasan ke ground tcon yang asli..

dan yang terakhir sambungkan test point VHG tcon bekasan ke test poin VGH tcon yang asli..

penyambungan menggunakan se utas kabel..jangan pake tambang loh...xixixi

(lihat gambar di bawah ini)

setelah proses penyambungan tcon bekasan lalu coba test nyalakan tv..
(jangan lupa baca bismillah)
ctraaaak byaaaaaarrrrr.....alhamdulillah...akhir nya tampilan bisa nongol seperti sedia kala.... (hatur nuhun ya allah...)

semoga bermanfaat...

NB: gejala boleh sama tapi penanganan siapa yg tau...??? xixixi
