polytron slim PS52UV60BM gambar goyang/melebar, melengkung, menyempit ketika layar terang

to the point.

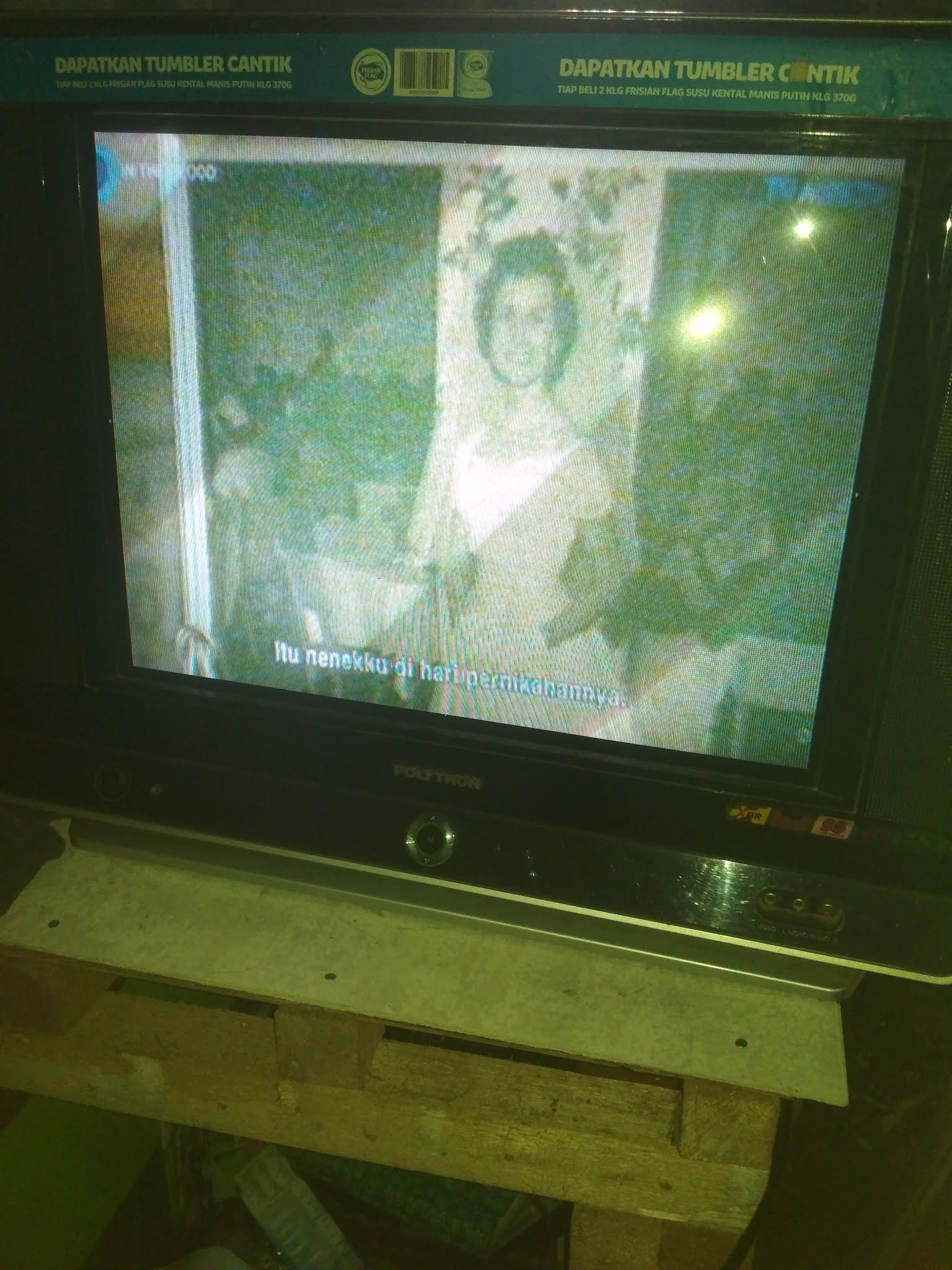

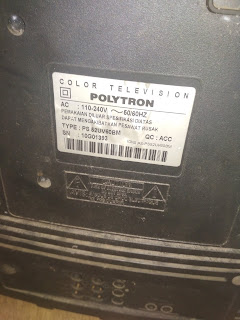

 polytron slim type PS52UV60BM gambar bergoyang melebar menyempit dan melengkung ketika tampilan layar terang

solusi ganti capasitor damper hor C813 (33nf/630v)

Lcd tv sharp aquos LC32M407I mati total

 sare pengalaman di bulan ramadahan malam ini..

pasien sarap akuos kondisi matot..

cek and ricek kena ic driver psu dengan no seri 6754mr...cek laci komponen ga ada stok... cuma nemu seri ncp1236a65...

y sudahlah embat aja.... buka kitab datasheet... jumper sana jumper sini cocokan pin to pin.. putus satu jalur hv asli.. pindahkan ke 300v + pin dioda rectifier ac line.. karena menurut datasheet utk ncp1236 butuh tegangan super besar.. beres pemasangan langsung running test... craaak...!!! byaaaarr cling done.. alhamdulillah.... nuhun ya alloh..

test poin tegangan mobo gigabyte ga h110m gaming 3



POLYTRON IC HBT00-02G LED INDIKATOR KEDIP

 polytron ic hbt00-02g no chasis DN32456 M01

gejala led indikator kedip kedip perlahan

teg out reg ikut berdenyut ter masuk vcc 5v ic eeprom sesuai irama kedipan led

solusi: ganti D512 (lihat di gambar)

semoga bermanfaat..

note: gejala boleh sama tp penanganan siapa yg tau.. 😊

JENIUZelectro spesialis repair elektronik

 ieu

repair PSU tv led LG 32" error sirkit PFC

PSU elge 32" kasus sirkit PFC kadang on kadang kumat (ga kerja)..
klo lagi kumat efek nya tegangan out PSU utama zonk..teg stby ok..led indikator pas d start bisa on tanda bagian micom udah gawe...
solution: remove all komponen part pin INV ic SG6961 (pin 1ic drive PFC)

* R serial from b+ 300v to pin INV buang semua ganti pake 2M ohm..

* C kutu INV to GND buang..ganti pake keramik 470pf

* R kutu INV to GND buang semua ganti pake 10k ohm..

thanks smoga kaharti...😁
